Qu'est-ce qu'un nuage de points ? La 3D de demain en un coup d'œil
Derrière ce nom poétique se cache l'outil de mesure 3D le plus puissant du moment. Du scanner LiDAR au modèle BIM, découvrez comment le nuage de points numérise la réalité avec une précision centimétrique.
Si vous vous intéressez à l’architecture, à la topographie ou aux nouvelles technologies, vous avez forcément croisé ce terme : le nuage de points (point cloud). Derrière ce nom poétique se cache l’outil de mesure 3D le plus puissant du moment.
1. Définition : le clone numérique de la réalité

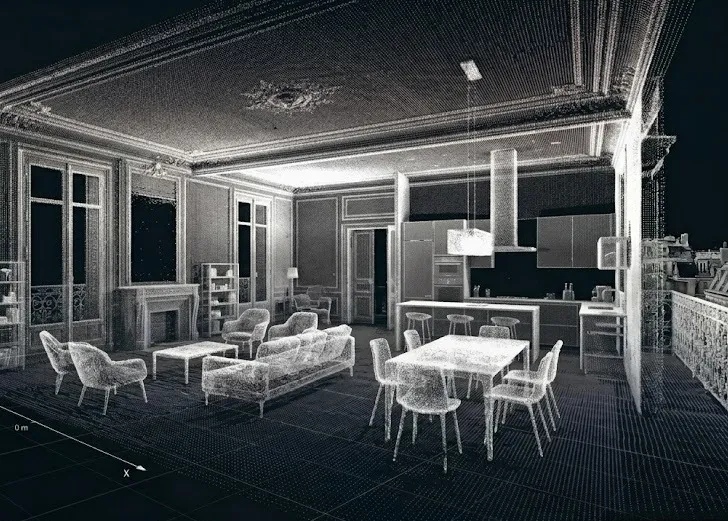

Un nuage de points est un ensemble de centaines de milliers de points individuels positionnés dans un espace en trois dimensions (3D).
Imaginez une brume numérique ultra-dense qui épouse parfaitement les contours d’un objet. Chaque point possède des coordonnées géoréférencées : X (largeur), Y (profondeur) et Z (hauteur), souvent complétées par sa couleur réelle (RVB). Mis ensemble, ils recréent une copie conforme et mesurable du monde physique.
2. Comment ça marche ?

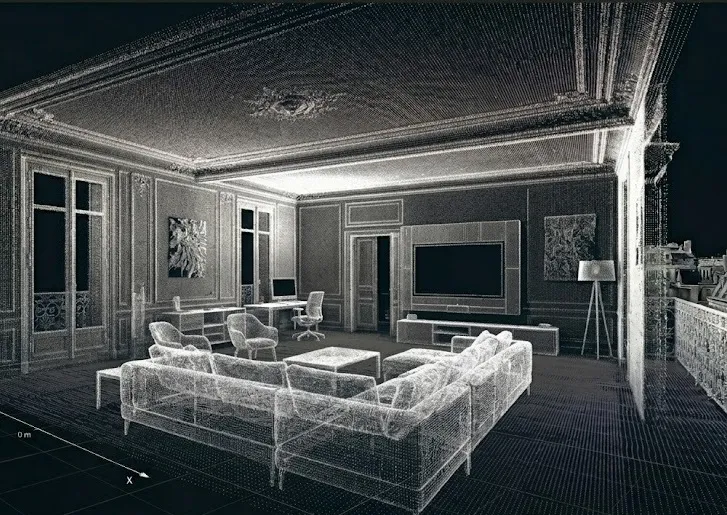

On obtient ce nuage principalement grâce au Scanner Laser 3D (LiDAR). L’appareil bombarde son environnement de centaines de milliers de faisceaux laser par seconde. En calculant le temps que met le laser pour rebondir, le scanner détermine la position exacte de chaque surface touchée.
3. Du nuage brut à la maquette 3D
Un nuage de points est une mine d’or, mais pour l’exploiter en architecture ou en ingénierie, il suit un parcours simple :
- Le Nettoyage — Suppression du « bruit » (points parasites, éléments mobiles captés par erreur).
- Le Maillage (Mesh) — Le logiciel relie les points pour former des triangles et créer une surface solide.
- La Modélisation (BIM) — L’architecte s’appuie sur ce calque parfait pour dessiner les vrais éléments (murs, fenêtres, réseaux techniques).
Avantages et limites du relevé par scan
- Précision — Un relevé centimétrique de tout le bâtiment, sans les approximations d’un relevé manuel.
- Rapidité — Des bâtiments entiers scannés en quelques heures.
- Exhaustivité — Le laser capture tout ce qu’il voit, évitant les oublis de relevé manuel.
- Le revers de la médaille — Les fichiers sont très lourds (plusieurs Go) et le laser ne traverse pas les murs (zones d’ombre).
En conclusion
Du Scan-to-BIM pour la rénovation de bâtiments à la sauvegarde des monuments historiques, le nuage de points est la première étape indispensable de la numérisation du bâti existant. Maîtriser cette technologie, c’est disposer d’une base de données 3D fiable sur laquelle toute la chaîne de conception peut s’appuyer.
